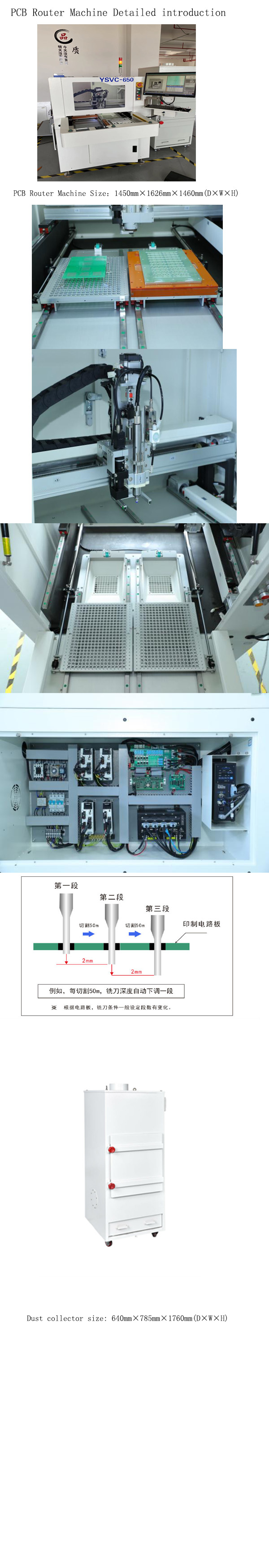

YSVC-650-PCB切割銑刀全自動分板機
產品簡介:
PCB切割銑刀全自動分板機取代了人工折斷、V-CUT或PUSH切割瑕疵,有效提高產品質量,降低外部對產品的應力
配置高像素CCD鏡頭,輔助程序示教及編輯功能,精度更高更精確。
采用雙平臺切割PCB板,減少等待時間,有效的提升產能。
程序左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能,精確簡化了程序制作的時間,提高編輯效率。
自動MARK點定位校正系統,移動路徑實時顯示和模擬路線跟蹤,有效提高切割精度。
大功率進口風機制作的吸塵器和高電壓靜電消除裝置,提升吸塵效果。
PCB切割銑刀全自動分板機刀具壽命監測,以延長銑刀壽命。
規格參數:
主機及集塵器電壓:220V1ψ/380V3ψ
切割速度:0-100mm/ s
CCD識別MARK點,具備視覺補償功能
X.Y工作行程:290 *350毫米
X.Y.Z驅動方式:AC伺服馬達
高清彩色CCD相機
電源消耗:3KW
重量:1000KG
主軸:MAX60000RPM
切割精度:±0.02毫米
重復精度:±0.01毫米
操作接口:PC WINDOW平臺
集塵器:3HP
產品特性:
全系列配置高速CCD視覺自動校正系統,大輻提高切割精度及操作效率。
采用高速主軸分板,切割應力小、精度高,適用不規則形狀的PCB板。
雙工作平臺,可同時執行切割及電路板置放,提高作業效率。
自主研發集塵裝置,低噪音提高效率,維護清潔容易。
應用行業:
全自動分板機全系標配視覺對位校正功能,更加適合高精密及高產能的PCB切割分板作業。如手機,汽車電子,醫療器械,航天航空。加寬加大型尺寸適用數字電視,PC主板,服務器等大型電路板之分板加工??蛇x用標準治具或?qū)S弥尉咦龇职迩懈钪o助提高產能。利用雙工作平臺放置工件,減少等待時間,增加產能。
