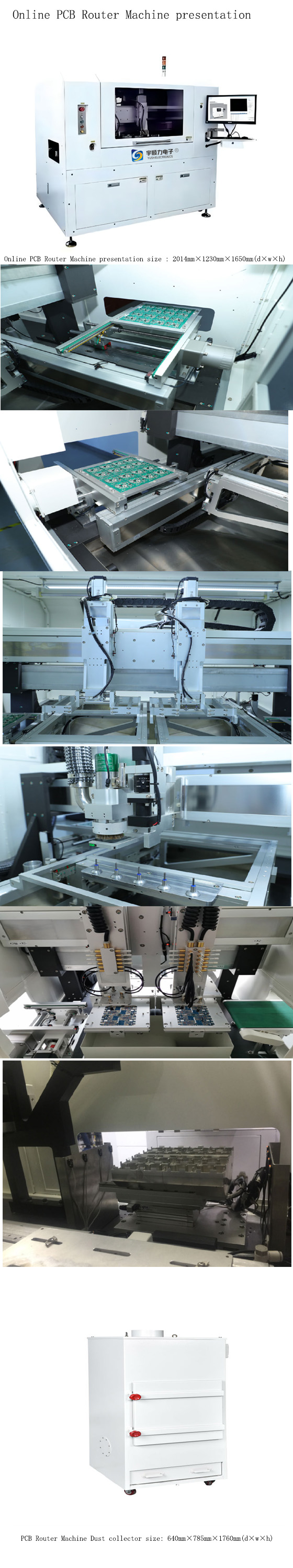

在線式自動分板機部分配置清單
項目 | 品名 | 品牌 | 國家/地區 |
1 | 伺服電機(含驅動器) | 松下(A6系列) | 日本 |
2 | 極限感應器 | 松下 | 日本 |
3 | 精密模組 | SATA | 臺灣 |
4 | 氣缸 | 亞德客 | 臺灣 |
5 | 真空發生器 | SMC | 日本 |
6 | 真空壓力表 | SMC | 日本 |
7 | 精密絲桿 | 上銀 | 臺灣 |
8 | 精密線軌 | 上銀 | 臺灣 |
9 | CCD相機 | ???/span> | 國產 |
1 0 | 相機鏡頭 | 精工 | 日本 |
1 1 | 高速主軸 (自動換刀) | SycoTec4033 AC-ESD Max80000rpm | 德國 |
1 2 | 7軸CNC運動控制器 | PC | 臺灣 |
1 3 | 伺服聯軸器 | NBK | 日本 |
14 | 斷刀感應器 | 竹中 | 日本 |
1 5 | 氣缸感應器 | 亞德客 | 臺灣 |
1 6 | 治具按鈕開關 | 雷力 | 臺灣 |
1 7 | 啟動.停止.重置按鈕開關 | 進聯 | 臺灣 |
1 8 | 電腦工控機 | 計算機工控(技嘉主機板)I5 | 臺灣 |
1 9 | 顯示器 | 聯想21寸 | 國內 |
2 0 | 測高激光檢測器 | 基恩士 | 日本 |
在線式自動分板機主要技術參數
切割參數 | ||
切割精度 | ±0.05mm | |
重復精度 | ±0.02mm | |
單邊平臺工作范圍 | 350mmx300mm | |
PCB厚度 | 0.3mm-6mm | |
適用銑刀尺寸 | 0.8mm-3.0mm | |
Mark點全類型 | 標準形狀、圓形、方形 | |
切割功能 | 直線、圓弧、半圓弧、左右拷備、自動校正補償 | |
控制參數 | ||
XYZ控制方式 | CNC獨立運動控制器 | |
XYZ驅動方式 | 松下伺服A6系列 | |
高速主軸轉速 | Max80000rpm | |
吸塵方式 | 上吸 | |
銑刀類型 | 右旋(上吸) | |
PCB支撐方式 | 專用分板治具 | |
入料方式 | 軌道皮帶輸送 | |
出料方式 | 傳輸皮帶出料輸送 | |
移載方式 | 真空吸嘴吸附移載 | |
流向 | 左→右 | |
設備功率 | AC;220V 2kw | |
吸塵器功率 | AC;380V 3.5kw | |
氣源 | 4-6kg/cm2 | |
設備尺寸(L*W*H)mm | 1640*1400*1650mm | |
吸塵器尺寸(L*W*H)mm | 820x550x1600mm | |
設備及吸塵器總重量 | 1000KG | |
在線式自動分板機技術特點
項目
| 全自動分板機加擺盤
|
有效切割尺寸
| 單邊工作平臺尺寸 350mm*300mm
|
集塵方式
| 上集塵
|
切割主軸
| SycoTec4033 AC-ESD Max80000rpm
|
銑刀更換方式
| 機器內部有銑刀壽命監控,機器可自動完成更換銑刀。 優勢;機器自動完成,可避免工作受傷及誤操作,提升作業效率
|
斷刀檢測
| 標準配置
|
工作臺工作方式
| 松下伺服電機+精密模組 保證設備精度高、穩定性優、耐用性更佳 |
伺服馬達品牌
| 日本 松下
|
控制方式 | 獨立運動控制器 |
各軸移動方式 | 精密模組(精度高、穩定性強、防塵、靜音) |
電腦系統
| WIN7
|
信息化管理功能
| 支持MES信息化系統,實現設備與信息化管理無縫對接;免費開放以太網接口,并支持TCP/IP網絡通信協議,及必要的相關軟件、程序;免費開放BAR CODE功能端口。
|
LED光圈亮度控制
| 軟件可以調整色差及亮度,適用于不同的產品特性
|
操作者權限管理
| 四階密碼保護,可根據客戶職責劃分,自由設定每階工作內容
|
設備后續拓展功能
| 設備預留端口,后續可實現機械手或自動化設備以實現其他功能作業
|
激光測高功能 | 檢測PCB板有無放平整 |
實時監控功能 | 安裝攝像記錄儀 |
條碼識別功能 | 掃描槍識別讀取二維碼 |
1、產品信息
產品尺寸為245*130mm,中間板厚1.6mm,板子重量450g,后期可能更換產品,最大尺寸不大于350*300mm。
2、性能響應
1) 分板機需有雙工作臺,可以實現獨立運動,增加產能,單個工作臺尺寸X:330mm,Y:350mm;
2) 適用 PCB 板厚度:0.8-3.0mm;
3) 線路板的定位方式:治具定位,視覺校正;
4) 4 軸采用全部伺服電機控制;驅動額定速度 X,Y=1000mm/s,Z=750mm/s;切割速度范圍為:0-100mm/s;
5) 自動 MARK 點定位校正系統,移動路徑有實時顯示和模擬路線跟蹤;
6) 切割模式可滿足:直線、L 形、U 形、弧形和圓形;
7) 切割精度:±80μm,重復定位精度:±10μm ;
8) 工作高度范圍:890-940mm;
9) 吸塵方式:下吸塵
10) 設備需帶有刀具壽命監測,銑刀規格需便于更換,銑刀備件需提供 10 件;
11) 分板機需內置廢料回收,節省空間,集塵系統為 3HP 或 5HP;
12) 分板機工作臺上放置產品治具需便于定位和快速更換;
13) 設備需帶有精準、快速、人性化界面的設計,自動切割路徑校正系統;
14) 設備需要自帶安全光柵、安全拉門,符合 CE 安全認證;
15) 設備需有生產可溯形,生產歷程記錄、生產執行系統資訊整合(通過 TCP/IP 通訊);
16) 維護需簡單方便。
3、出料線體定制尺寸
材料要求:皮帶要防靜電,耐磨;
尺寸要求:設備尺寸+出料皮帶線的總長在2800mm左右,其中出料皮帶線外露的尺寸要大于1000mm;
節拍要求:當分板之后的產品放置出料皮帶線上時,皮帶線會運動一定距離(距離可設置),當皮帶線布滿切好的產品時,分板機停止分板,當皮帶有放置空間時自動分板機才能繼續分板操作。
4、風險問題及解決方法
(1) 板子的重量為405g,自然托舉狀態存在微變形情況,如何保證六拼板的抓???
解決方法:真空吸取產品
(2) 六拼板分板之后,存在重心偏移現象,在移動至出料皮帶線的過程中是否會出現抓取不穩掉落的情況?
解決方法:不會出現類似情況
5、對于設備的通訊功能做出詳細條目
解決方法:以上參數
6、對于設備的維護及質保問題
解決方法:以上參數
