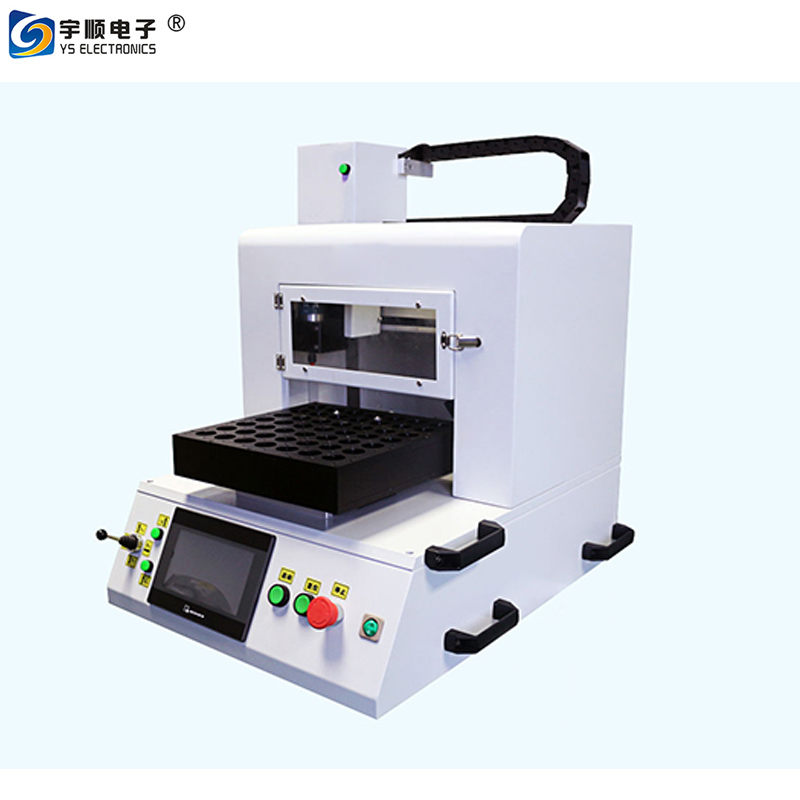

PCB鑼板機 曲線分板機 YS-630 特點:
1、桌面型鑼板機 ,靈活可以在流水線上生產。
2、切割速度快,定位準確度。
3、操作簡單,更換機種時,只要調整切割程序,交換治具即可開始生產。
4、配合高強度粉塵收集系統,保持PCB及工作面清潔。
5、適合小塊多連扳切割,如手機基板,PDA,PC介面卡等。
6、所有導軌螺桿被遮住以防止灰塵和臟污進入,從而提成主軸的壽命和性能。
7、避免人工折板所導致的錫裂以及零件受損等問題適合成品板圓弧及線的切割。
PCB鑼板機 曲線分板機 YS-630 技術參數 :
1、驅動系統馬達:步進馬達
2、主軸轉速:60000r / m
3、切割性能:500mm/s
4、驅動系統重復精度:±0.02mm
5、切割速度:最大100mm/S取決于線路板材料和切割質量
6、分辨率:±0.01mm
7、配置:X、Y、Z三軸,行程:300X300X70mm,行程也可定做
8、重復精度:<0.1mm,對直線和曲線的輪廓
9、線路板定位:特殊或標準夾具
10、裝卸方式:人工方式
11、線路板厚度:0.4mm-4mm
12、安全設置:整機緊急停止開關,主軸緊急停止開關,主軸馬達過熱和伺服馬達過載檢測
13、主軸馬達:功率:0.3千瓦 最大轉速:60000轉/分鐘 冷卻方式:風冷
14、機器尺寸: 760*620*700mm
15、重量:73KG
16、數據存儲容量:100-200組文件
17、傳動機構:導軌+絲桿(臺灣)
18、吸塵器:1.5KW, 220V; 可24小時連續工作
19、 吸塵方式:下吸塵
20、 安全措施:配備防護罩
