銑刀、曲線、鑼板機-YSVC-650

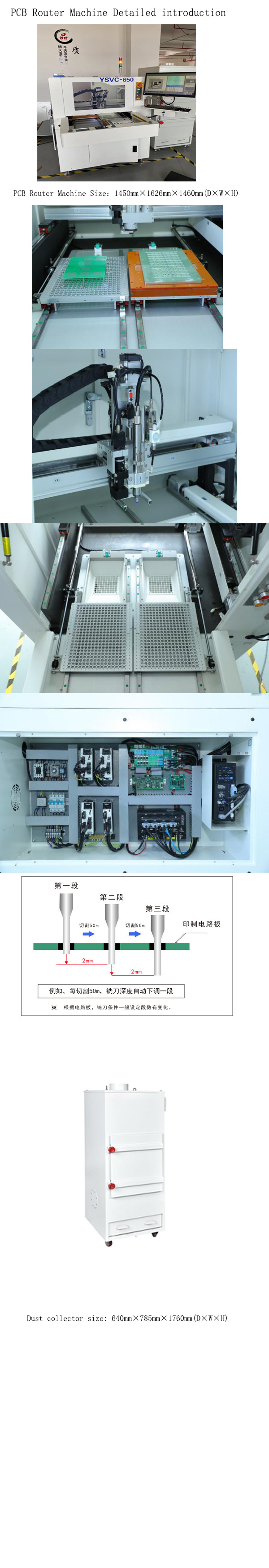

機械外觀
隨著電子工業的不斷發展,電子產品重要組成部分基板的生產要求也越來越高,向高精度、高密度、高性能、小體積發展。為了適應市場要求,本公司長期市場調研綜合世面上各品牌之優點,廣泛聽取用戶各方面意見,制做出此款高速雙模分板機YSVC-650。
軟件介紹:新一代識別系統
1:改變了傳統的只能識別圓,方形等幾何圖型。可以識任何形狀標識點。
2:不但具有糾錯防呆功能,還可以較準數據,不用擔心員工放錯板。
3:位移功能,可以實現治具在工作臺面任意擺放。
1:改變了傳統的分段模式。
2:根據PCB的厚度來調整下刀深度,增加銑刀利用率,節省成本。
3:可以根據產品的需要來定義來決定銑刀狀況。
結構介紹
采用臺灣45000轉高速主軸24V高電壓靜電消除器斷刀自動檢測功能。采用WIN7系統操作介面,配置高像素彩色CCD放大10倍鏡頭,輔助程式示教及編輯模擬功能,精度更精確,圖像更清晰。
工作結構展示
軟件介紹:
利用高精度研磨絲桿帶動工作平臺運動,現實X.Y1.Y2.Z四軸同時高效工作,提高分割速度相比傳統設備速度提高一倍左右。
雙工作臺設計
1:獨立運動,增加產能 2:內置廢料回收,節省空間 3:維護簡單方便
電控布局
電控-在線: 1:清晰明了,維護方便 2:總線方式,接線簡單3:模塊式設計,對維護人員要求不高。
機器參數:
X,Y切割速度 0~100mm/s
機器重復精度 ±0.02
分板尺寸 300mm*350mm
X,Y1,Y2,Z控制方式 采用工業運動控制器+工業電腦
X,Y1,Y2,Z驅動方式 禾川伺服電達(可選配日本松下伺服電機)
人機操作及資料儲存 工業電腦
切割精度 ±0.1
主軸轉速 臺灣主軸Max 45000rpm(可選配日本NSK或德國卡瓦)
切割形式 直線、圓形、弧形、U型、L型等
影像 智能工業CCD
操作介面 中/英雙介面
Fidicuial Mark CCD自動對位功能
程式預覽 CCD 路徑模擬功能
主機電壓 AC 220V 50/60Hz
氣壓 5KG/CM2
主機尺寸 1100 x 930 x 1700 (L X H X D)mm
主機重量 600kg
集塵方式 下集塵(可選下集塵)
集塵器 3HP(可選 5HP)
集塵機電源 AC 380V 50/60Hz
