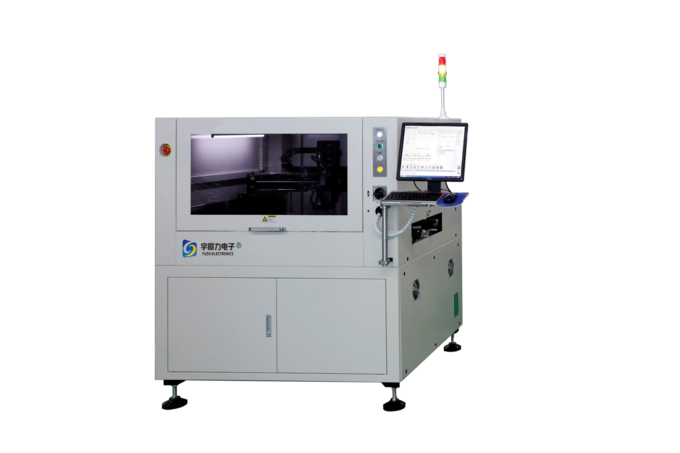

視覺定位印刷機
設備性能參數
模型YSL-LED
PCB最大尺寸890X510mm（兩段支撐1200-1500mm）
PCB最小尺寸50X60mm
PCB厚度1~6mm
運輸高度900±40mm
運輸方向左/右
產品重量≤5KG
傳送帶邊緣距離≥9mm
組合高度的底部≤10mm
升降機方法側舉機
傳送臺兩段式運輸軌道
輸入輸出接口SMEMA
清洗系統吸塵膠
CCD視場13x10mm
視覺系統CCD視覺定位系統
機器規格
定位精度±50μm@3sigma
重復位置精度±25μm@3sigma
操作系統Windows 7的
氣源4~6 公斤力/平方厘米
電源交流電：220±10%, 50/60HZ ,1.5KW
控制方式電腦控制
機器尺寸1600(L) x 1258(W) x 1490(H)mm
機器重量約：1000Kg

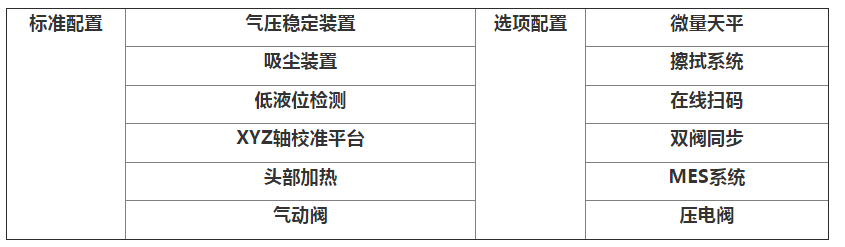

功能配置

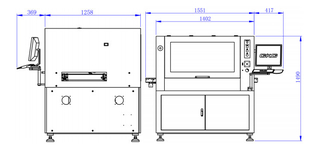

尺寸和外觀

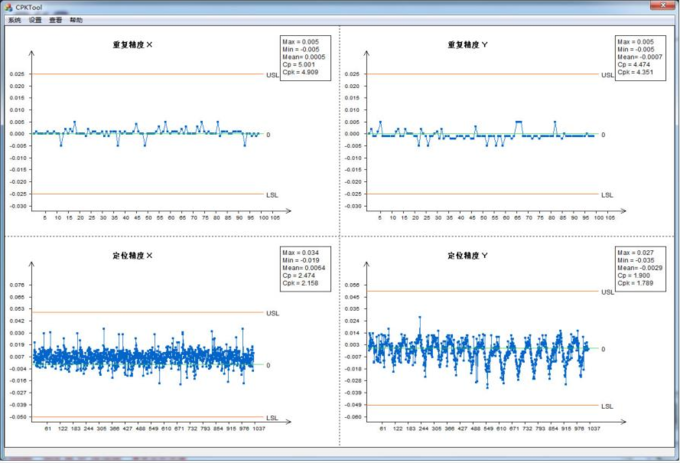

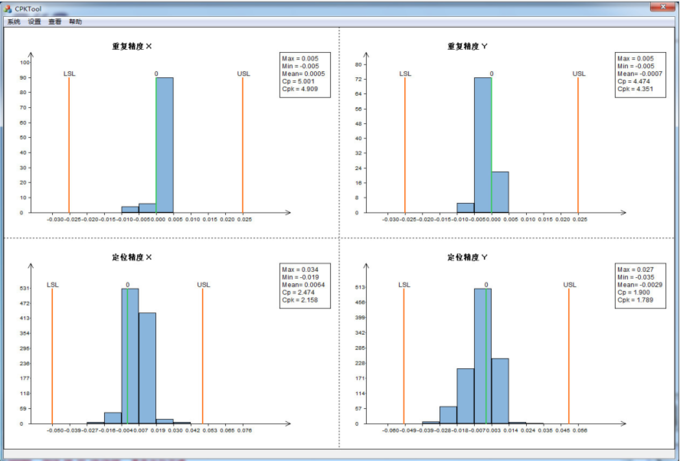

檢測報告
重復性
測試方法：機器自行模擬生產，生成CPK數據，CPK測試軟件讀取分析結果，生成圖形
測試速度：CCD X：800mm/s
CCD Y：800mm/s
圖像采集延遲：110ms
傳輸速度： 20mm/s
測試環境：機器級
溫度：24℃
濕度：60%

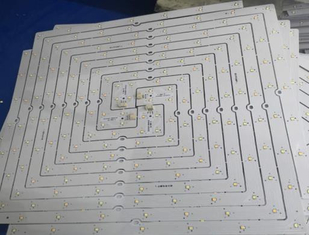

應用領域
分板機歡迎客戶持樣前來或寄樣來試機評估！
【分板機老品牌，首推宇順力】"宇順力分板機" 蘇州市宇順力昆山東莞市長安宇順力自動化設備有限公司專業開發銑刀式分板機，PCBa Router，LED分板機,燈條分板機,沖床分板機,FPC沖床分板機,PCB分板機,PCB電路板分板機,曲線分板機,氣動分板機,線路板分板機,PCB切板機,PCB鑼板機,鋁基板分板機,走刀式分板機,自動分板機,曲線分板機等。 設備主要應用于:手機平板等通信數碼電子,家用電器,LED照明,安防電子等相關電子行業的各種軟硬PCB板,FR4/FR6 PCB,軟FPC,LED燈條,LED燈帶,鋁基板,銅基板沖壓裂片機等。
蘇州市宇順力電子有限公司 華南地址：（總部）
地址：廣東省東莞市涌頭村山泉路十號
電話/TEl：0769-88087410
劉小姐咨詢電話： 13862072520
華東地址：地址：江蘇省蘇州市昆山市金陽東路1068號（國瑞產業園）
電話/TEl：0512-62751429
曹先生咨詢電話：13450659407
郵箱/Mail：seles@hk-yush.com
經營范圍：激光基板分板機，全自動銑刀分板機，在線PCB Router機，PCB,FPC,基板，銅基板鋁基板切割分板分切模具、沖壓分板機裂片機，punching機非標自動化定制全自動MCPCB分板機#字型自動分板機 FPC激光分板設備燈條分板器FPC分板機PCB板分板機V cut 開料機沖床分板機 ，基板脈沖焊接機,基板排線焊接機,基板光器件模塊熱壓機，錫膏印刷機， 錫膏絲印機，
