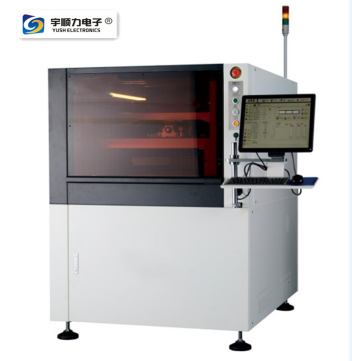

YS-G9自動錫膏印刷機
一：機器參數
基板處理
最大基板尺寸（XxY）450*340mm
最小基板尺寸（XxY）50*50mm
基板厚度尺寸0.4~6mm
最大基板重量3Kg
基板邊緣間隙2.5mm
過板高度17mm
傳輸高度900 ± 40mm
傳輸速度1500mm/s(Max)
傳輸方式One stage 一段式運輸導軌
基板夾持自動伸縮式上壓片/柔性邊夾/真空吸
印刷參數
最大印刷區域（XxY）450*340mm
印刷脫模（Snap-off）0-20mm
印刷模式單或雙刮刀印刷
刮刀類型膠刮刀/鋼刮刀(角度45/55/60
印刷速度6~200mm/sec
印刷壓力0.5~10Kg
模板框架尺寸370*370mm~737*737mm
清洗方式加強型真空吸附/干、濕、真空三種模式/來回清洗
基板支撐方法磁性頂針/等高塊/手動調節頂升平臺
.影像
影像視域（FOV）8*6mm
基準點類型標準形狀基準點/焊盤/開孔
攝像機系統上/下成像的視覺系統/數字相機/幾何匹配定位
性能
系統對準精度和重復精度±12.5微米@6σ，Cpk≥2.0
實際焊膏印置重復精度±18微米@6σ，Cpk≥2.0

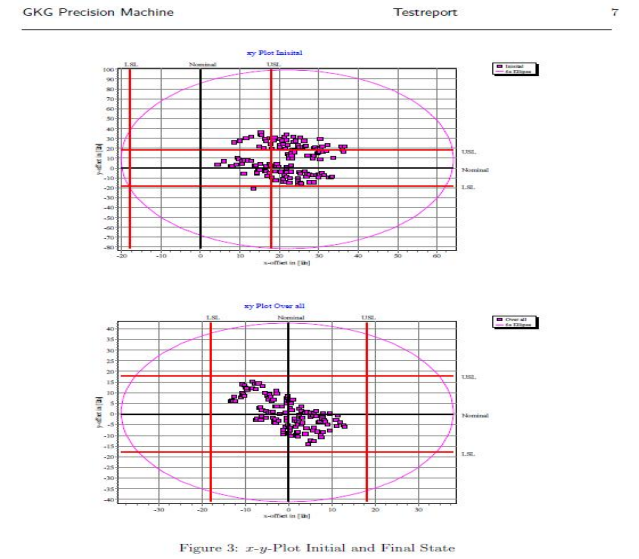

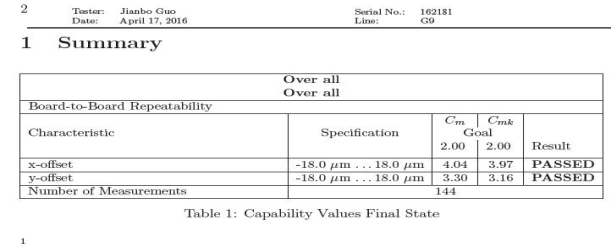

基于第三方測試系統（德國CTQ）驗證的實際焊膏印刷位置重復精度
印刷周期<7.5 sec(不包括印刷及清洗時間)
設備
功率要求AC:220±10%,50/60HZ，2.5KW
壓縮空氣要求 4~6 Kgf/cm2
耗氣量約5L/min
工作環境溫度一20℃~+45℃
工作環境濕度30%~60%
機器高度（去除三色燈）1510(H)mm
機器長度1156(L)mm
機器寬度1400(W)mm
機器重量Approx：約1000Kg
為什么選擇YSL？
東莞市宇順力自動化設備有限公司（YSL）能夠為電子制造業（SMT）提供最專業的錫膏印刷解決系統。作為高端品質全自動錫膏印刷機制造商，在電子元器件組裝生產中始終引領技術創新潮流。長期以來，YSL以卓越的品質贏得了汽車電子，醫療技術，航空航天技術，工業電子和軍工領域中無數“重量級”客戶的信賴。
技術是我們的激情。YSL追求卓越的產品質量，也致力于提供優質的客戶服務。從中國到歐洲，或者從新加坡到美國------我們立志完美所有銷售和服務網絡。竭誠為您提供覆蓋全球的專業支持！對于YSL的印刷系統，裝配或制程，您有什么需要特別咨詢嗎？我們的責任不僅僅止步于銷售，在購買YSL設備后，我們將與您保持最緊密的聯系，快速及時地響應您的所有需求。我們將以最大努力確保按時交付，執行最高標準的安裝和維護服務。此外，我們的專家全天候24小時為您服務，隨時為您提供應用支持，確保生產順利進行。
二：技術優勢
1：滿足個性化需求的定制系統解決方案，適應各種生產應用的靈活選項。
2：專業級高品質機械設計，專業級03015（公制）錫膏印刷制程支持，14年高品質機械制造經驗。
3.易于操作，最大限度減少停機換線時間。最低的維護需求和維護成本。
4.使用智能軟件工具隨時進行制程監控和跟蹤。
GKG技術培訓優勢
1.提供系統設計，操作和工藝制程的專業知識
2.專業人員幫助您提升生產效率
3.全方位培訓計劃
4.個性培訓和講習課程
5.內部培訓
三：功能簡介

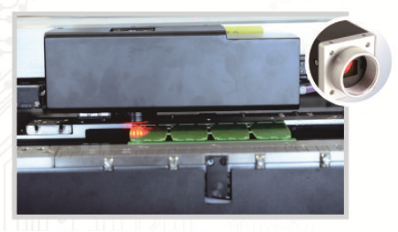

1.CCD數字相機系統：
全新的光路系統（130萬數字相機）--均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的Mark點均可很好的識別（包括凹凸不平的Mark點），適應鍍錫，鍍銅，鍍金，噴錫，F(xiàn)PC等各類型不同顏色的PCB。

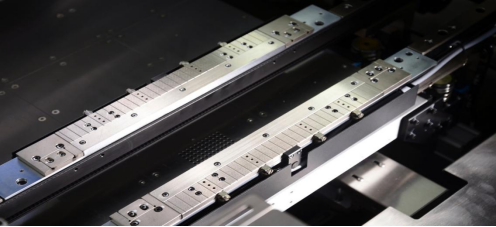

2.導軌定位系統
國家實用新型發明專利 專利號(ZL 2005100371991.6)，可拆卸，可編程的柔性側夾裝置，針對軟板，翹曲形變之PCB，進行獨特的頂部壓平.
通過軟件編程，可自動伸縮，不影響錫厚 。

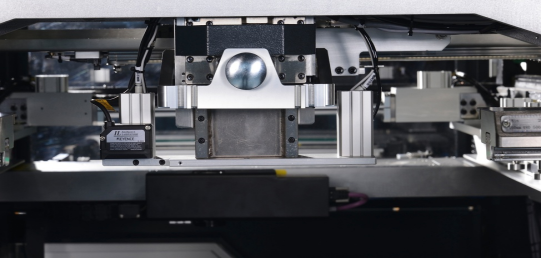

3.全新的刮刀結構設計
通過滑軌與氣缸新型刮刀結構，提高運行穩定性及延長使用壽命。

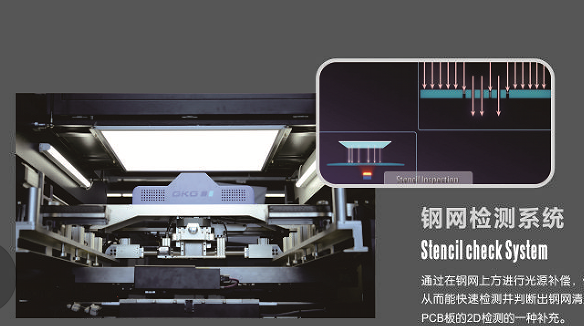

4.鋼網檢測系統
通過在鋼網上方進行光源補償，使用CCD對鋼網的網孔進行實時檢查，從而能快速檢測并判斷出鋼網清洗后是否堵孔，并進行自動清洗，是對PCB板的2D檢測的一種補充。

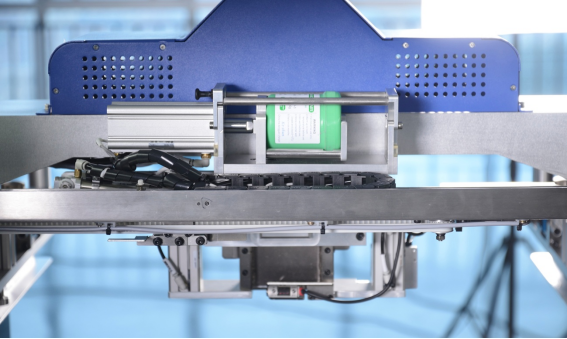

5.瓶式自動加錫及自動錫膏檢測功能
定時定點自動加錫膏，保證錫膏品質及鋼網中錫膏量。從而保證客戶的印刷品質及提高生產率。
通過傳感器，管理鋼網上錫膏量，能夠進行質量穩定且長時間連續印刷。提高生產率

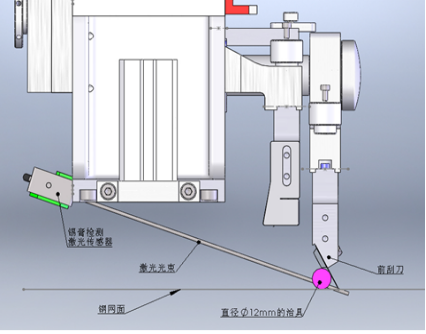

5.錫膏滾動檢測功能
1.鋼網錫膏厚度檢測系統主要由一個安裝在刮刀橫梁后方的激光距離傳感器組成.
2.工作原理主要是機器在出廠前,我們會將激光距離傳感器的距離設置好,當滾動錫膏的直徑小于ф12mm時,軟件就會報警,并提示是否添加錫膏或繼續生產.如果機器同時配置有自動加錫功能,那么當錫量小于設定值時就會自動添加錫膏(如上圖).
3.激光距離傳感器采用的是基恩士的放大器內置CMOS激光傳感器,采用的是不銹鋼外殼,超群的可視性,操作簡單,只需要按三下就可以完成設定,任何人都可以輕松進行調整與設定.
6.瓶式自動加錫及自動錫膏檢測功能
定時定點自動加錫膏，保證錫膏品質及鋼網中錫膏量。從而保證客戶的印刷品質及提高生產率。
通過傳感器，管理鋼網上錫膏量，能夠進行質量穩定且長時間連續印刷。提高生產率

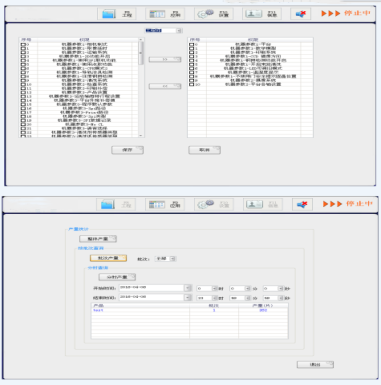

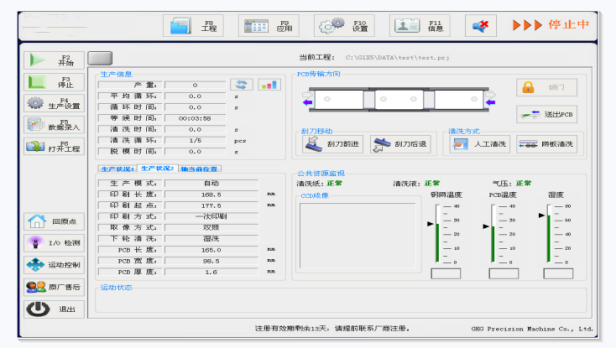

7.全新多功能界面
簡潔，明了。便于操作 .實時溫濕度監控功能。

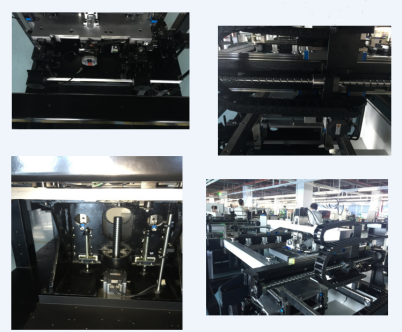

8.機器所有絲桿，滑塊導軌采用國外原裝生產，進口確保了精度和穩定性。
9.引領工業4.0的兼容性
通過對機器狀態，參數的自動上傳或輸出，為客戶工業4.0智能生產提供強有力的保障?？蓪崿F(xiàn)與客戶MES系統的無縫對接，實現產品的高度可追溯性；智能管控設備保養。
根據現場管理實現自行分配各層級工程人員使用權限。
四：機器性能

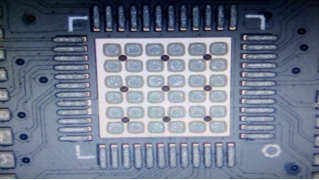

高重復印刷精度：
次實刷效果圖
四次實刷效果圖

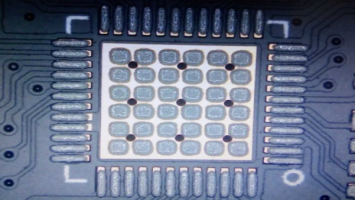

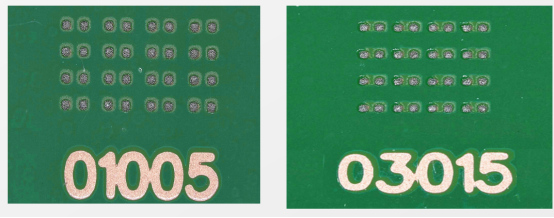

高精度印刷：
G9 設備在目前被應用的最小的chip件上的實刷效果圖
歡迎客戶持樣前來或寄樣來試機評估！
