針對COB光源板開發的分板設備，采用PLC觸摸屏控制自動送料分板。
方便分板各種COB基板，球ED鋁基板，COB陶瓷板等。
防呆結構設計，操作簡易,安全生產。
分板效率比傳統分板機快5-6倍。
分切時對元件微應力在200左右,避免錫裂，防止精密零件受損。
氣混合式設計，雙直刀分切，特別適用與分割精密PCB板。
鍘刀式分割，適用于各種厚度PCB板，切板行程厚度2MM以下。
產品簡介:
1、PLC精確控制自動化分板，對接上板機，可實現無人值守全自動分板作業。
2、針對半導體產品分板設計。
3、特定料盒自動上料，并且有防呆功能。
4、采用鍘刀方式分板，應力小，分板質量高。
5、自動取料，產品自動擺盤，并且可擺進籠。
6、全程無需人工操作，對產品起到一定的保護作用。
作業流程:
人工將裝有產品的特定料盒放入機器
機器自動定位料盒，氣桿推產品到機器定位治具
機械手夾取產品，送入分板機
分板機按照設定的程序開始分板
后端機械手夾取產品，放入定位冶具
擺盤機械手吸取產品，進行擺盤
機器完成一個工作流程
|
項目 |

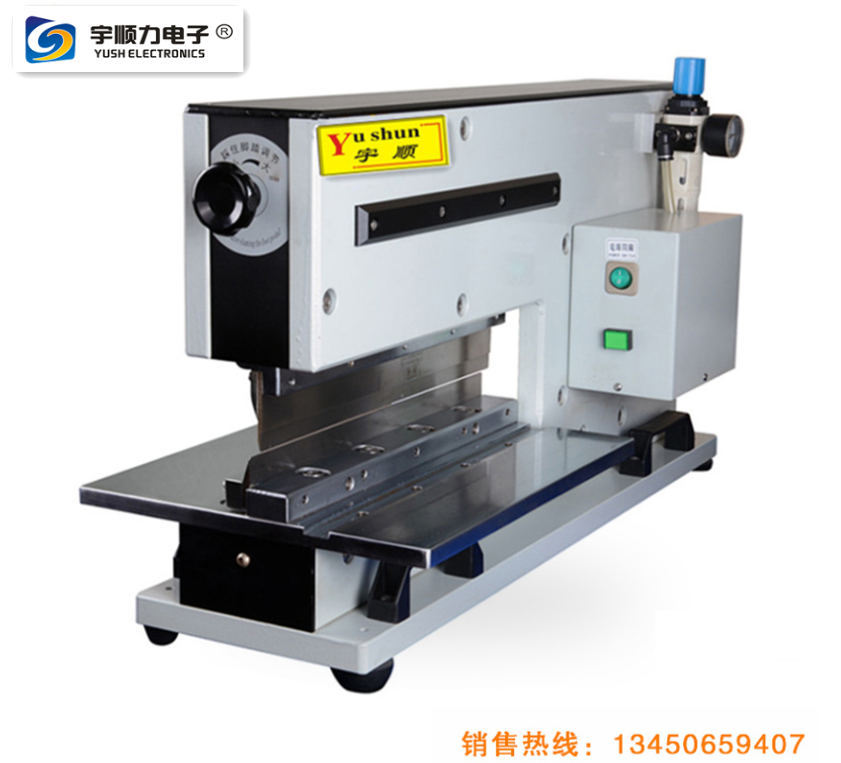

YSV-4A |
|
名稱 |
半自動鍘刀分板機 |
|
外形尺寸Outline size L/W/H |
(L)890X (W)550X(H)1090mm |
|
刀具尺寸Toolsize |
直刀230*45*6 |
|
刀具材質Tool material |
進口高速鋼 |
|
刀具品牌Tool brand |
宇順自制 |
|
分板厚度Router thickness |
0.5-3.0mm板厚(V-CUT 板厚三分之一) |
|
分板寸尺 |
L100*W200MM (可定制) |
|
分板速度Router speed |
1刀/2s |
|
工作氣壓Air pressure |
O.5-0. 8mpa |
|
工作電壓Voltage |
220v可選 |
|
設備功率Power |
120W |
|
重量Weight |
約150kg |
