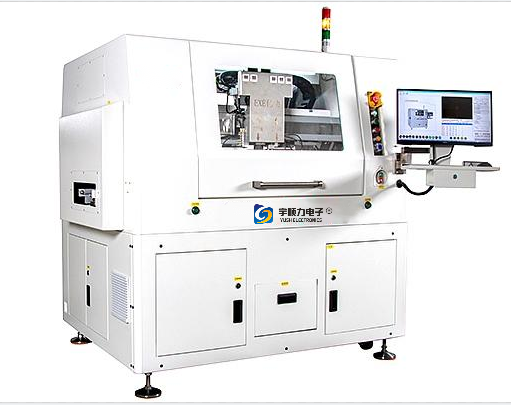

在線PCB分板機(雙軸)YSL-910LAT
詳細的產品描述
一?;緟?shù)及規格:
1. 子板工作范圍:300mmx350mm
2. XYZ驅動方式:交流伺服電機
3、運動軸數:9軸
4、程序教學方式:彩色ccd圖像直觀教學輸入
5、操作界面:win7窗口操作界面
6、上真空功率:5hp,下除塵器功率:3hp(可選5hp) 7、切削主軸sycotec(德國):max80000rpm(自動換刀)
8. XY交流伺服速度:0-1000mm/sec ; z 交流伺服速度:0-800mm/sec
9、xy重復精度:±0.01mm
10、切割精度:±0.02mm
11、Ccd相機標定精度:±0.01mm
12、板應力值:300uε以下
13、刀具直徑:0.8-2.3mm
14、pcb板切割厚度:0.2mm-6.0mm
15、主機及除塵機電壓力:220v 1φ和3φ
16、耗電量:3.5kva
17、靜電消除槍
18、視覺系統:高分辨率數碼相機
19、驅動電機:交流無刷伺服電機
20、機械取放臂:防靜電真空吸嘴
21、進料方式:鐵路運輸
22、出料方式:皮帶輸送或汽車輸出或軌道輸送
23、移載方式:真空吸嘴吸附移載
24、流向:左→右
25、程序備份:usb接口
26、控制方式:專用控制器
27、集塵柜尺寸:640mm×785mm×1760mm(d×w×h)
28、.機器尺寸:2014mm×1230mm×1650mm(d×w×h)
29、主機+除塵器重量:1000公斤
二、設備配置介紹

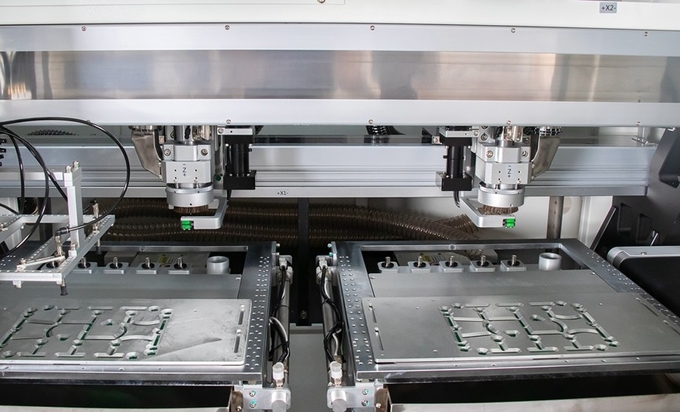

1.雙工作臺結構
采用雙滑軌和油缸雙平臺操作??赏瑫r(shí)切割不同種類的產品,大大減少取放板的等待時間。同時可將雙平臺改為大單平臺,增加工作面積,大大提高設備的靈活性。

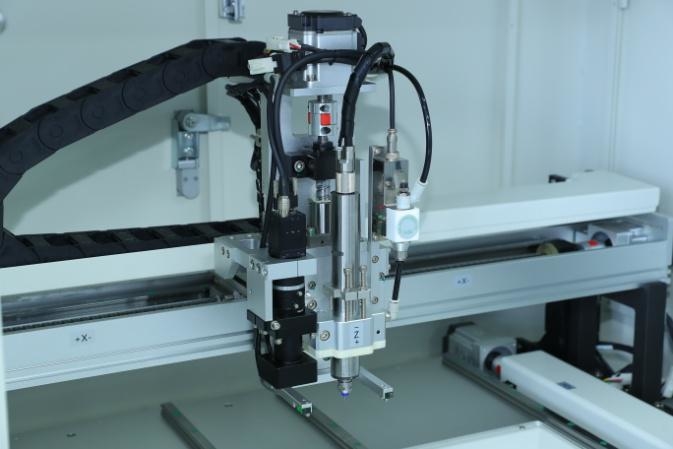

2、真空主軸結構下
a.YSL-910LAT雙主軸在線銑刀分板機采用高速進口主軸分板,大大降低切削應力,精度高,慣性小,響應快。
b.銑刀檢測系統,實時監控銑刀狀態,有效防止切削后繼續運行的現象。
c 全新視覺系統,均勻環形光源,帶亮度調節功能,使各類型Mark點更好識別,適用于鍍錫、鍍銅、鍍金、噴錫等各種不同顏色的PCB。整個系統配備了視覺對位補償功能。
3.真空結構
漏斗密封設計,吸入口采用45度斜角,減少粉塵在內部產生渦流現象。
4 、CNC專用控制器
獨立CNC專用控制器集成控制部分,回路控制穩定性強、精度高、響應傳輸快、抗干擾性強
5、集塵機
-----歡迎客戶持基板分板機相關樣品或寄樣前來試機評估!------
基板分板機宇順力多年的專業分板機設備全球供應商◆蘇州東莞宇順力專業設計,生產及銷售:PCB分板機,走刀式分板機,燈條分板機,多刀分板機,led分板機,氣動分板機,全自動分板機,鍘刀式分板機,曲線分板機,V槽分板機,vcut分板機,沖壓分板機,LED燈條分板機,led鋁基板分板機,郵票孔分板機,PCB切板機,線路板分板機,自動分板機,沖床分板機,鋁基板分板機,FPC分板機等。
基板分板機蘇州東莞宇順力分板機設備主要應用于:基板分板機通信設備,智能手機,平板電腦,計算機電路板,家用電器,安防電子,LED照明等的各種PCB板,F(xiàn)R4 PCB,F(xiàn)R6 PCB,柔性線路板(FPC),軟硬板,鋁基板,銅基板裂片機,LED燈條等等
蘇州市宇順力電子有限公司
華南地址:(總部) 廣東省東莞市涌頭村山泉路十號
電話/TEl:0769-88087410
劉小姐咨詢電話: 13862072520
華東地址:江蘇省蘇州市昆山市金陽東路1068號(國瑞產業園)
電話/TEl:0512-62751429
曹先生咨詢電話:13450659407
郵箱/Mail:seles@hk-yush.com
經營范圍:激光基板分板機,全自動銑刀分板機,在線PCB Router機,PCB,FPC,基板,銅基板鋁基板切割分板分切模具、沖壓分板機裂片機,punching機非標自動化定制全自動MCPCB分板機#字型自動分板機 FPC激光分板設備燈條分板器FPC分板機PCB板分板機V cut 開料機沖床分板機 ,基板脈沖焊接機,基板排線焊接機,基板光器件模塊熱壓機 錫膏絲印機 焊錫印刷機 在線/離線選擇性波峰焊 V切割機 PCB引線切割機 V切機 清洗機
