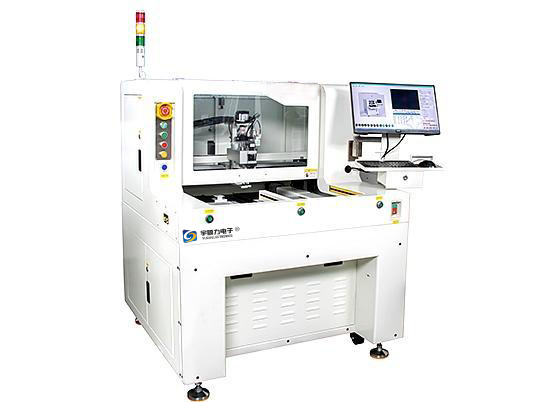

PCB分板機(真空功能)YSL-880F
產品詳細描述
一、基本參數
1. 單面工作尺寸:290mm X 350mm2. 四軸伺服驅動:X、Y1、Y2、Z
3.交流伺服速度:0-1000mm/秒
4. Z交流伺服速度:0-800mm/秒
5.X-Y重復精度:±0.01mm6. 切割精度:±0.02mm
7. CCD相機標定精度:±0.01mm
8. 板應力值:300uε以下
9. NSK主軸轉速:最高60000 rpm
10. 工具直徑:0.8-2.3mm
11. PCB板切割厚度:0.2mm-6.0mm
12. 除塵器功率:2HP(上真空)
13. 集塵柜尺寸:640mm×785mm×1760mm(D×W×H)
14. 機器尺寸:1075mm×1430mm×1460mm(D×W×H)
15. 主機+除塵器重量:800kg
二、描述設備配置

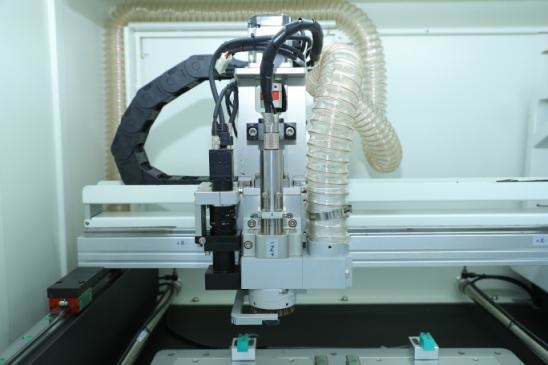

上除塵特點:銑刀板機又稱曲線板機,采用靜電刷密封切點。獨立于單切割點抽真空。大大提高抽真空效果。

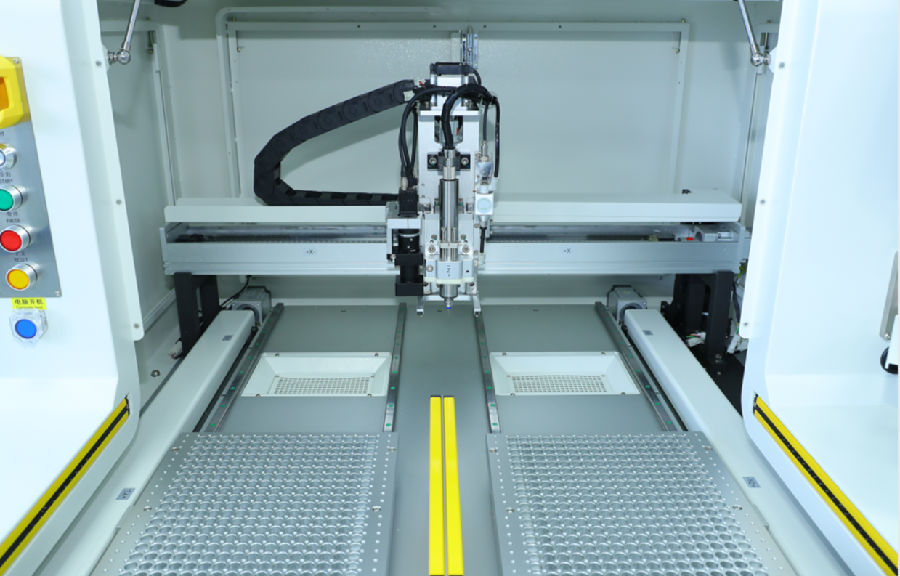

銑刀分板器雙Y軸臺取放PCB區設有格柵安全設施,避免人為誤操作,滿足公共安全要求。

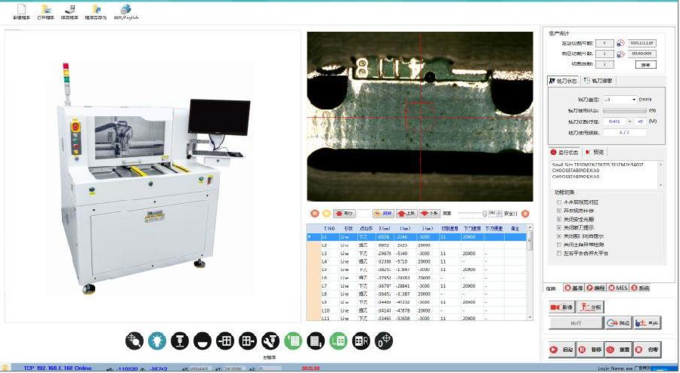

Windows操作界面友好的中英文切換,圖文對照的Windows操作界面,程序編輯簡單,可快速完成多點程序。

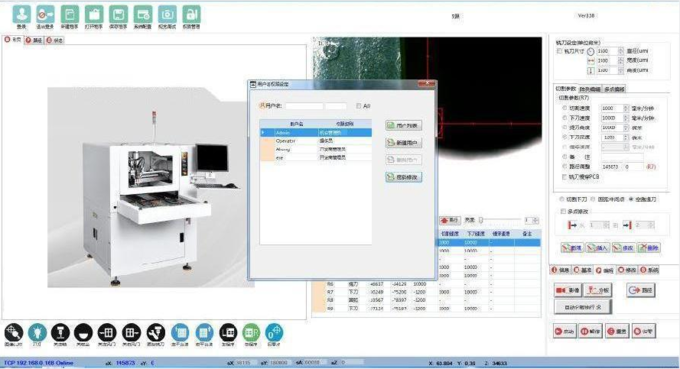

軟件用戶通過多級權限管理,防止誤操作。

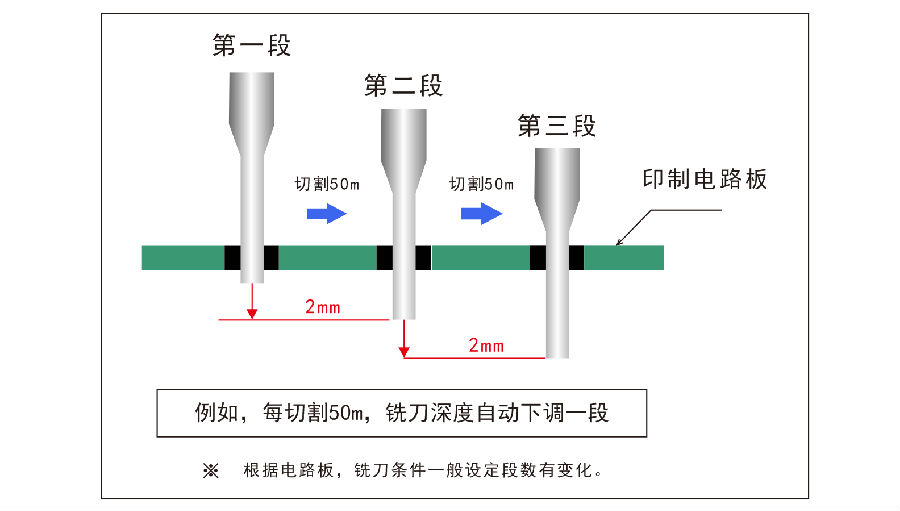

軟件設置銑刀分割功能,自動切割補償,延長銑刀使用壽命,降低成本。
-----歡迎客戶持基板分板機相關樣品或寄樣前來試機評估!------
基板分板機宇順力多年的專業分板機設備全球供應商◆蘇州東莞宇順力專業設計,生產及銷售:PCB分板機,走刀式分板機,燈條分板機,多刀分板機,led分板機,氣動分板機,全自動分板機,鍘刀式分板機,曲線分板機,V槽分板機,vcut分板機,沖壓分板機,LED燈條分板機,led鋁基板分板機,郵票孔分板機,PCB切板機,線路板分板機,自動分板機,沖床分板機,鋁基板分板機,FPC分板機等。
基板分板機蘇州東莞宇順力分板機設備主要應用于:基板分板機通信設備,智能手機,平板電腦,計算機電路板,家用電器,安防電子,LED照明等的各種PCB板,F(xiàn)R4 PCB,F(xiàn)R6 PCB,柔性線路板(FPC),軟硬板,鋁基板,銅基板裂片機,LED燈條等等
