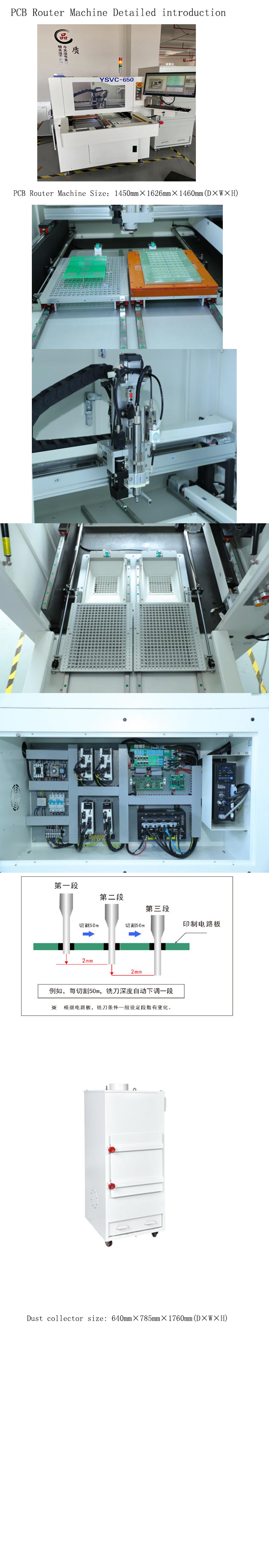

郵票孔PCB割板機/鋁板割板機/V槽割板機
產品特點:
PCB切割銑刀全自動分板機取代了人工折斷、V-CUT或PUSH切割瑕疵，有效提高產品質量，降低外部對產品的應力
配置高像素CCD鏡頭，輔助程序示教及編輯功能，精度更高更精確。
采用雙平臺切割PCB板，減少等待時間，有效的提升產能。
程序左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
自動MARK點定位校正系統，移動路徑實時顯示和模擬路線跟蹤，有效提高切割精度。
大功率進口風機制作的吸塵器和高電壓靜電消除裝置，提升吸塵效果。
PCB切割銑刀全自動分板機刀具壽命監測，以延長銑刀壽命。
產品特性:
全系列配置高速CCD視覺自動校正系統，大輻提高切割精度及操作效率。
采用高速主軸分板，切割應力小、精度高，適用不規則形狀的PCB板。
雙工作平臺，可同時執行切割及電路板置放，提高作業效率。
自主研發集塵裝置，低噪音提高效率，維護清潔容易。
規格參數:
主機及集塵器電壓：220V1ψ/380V3ψ
切割速度：0-100mm/ s
CCD識別MARK點，具備視覺補償功能
X.Y工作行程：290 *350毫米
X.Y.Z驅動方式：AC伺服馬達
高清彩色CCD相機
電源消耗：3KW
重量：1000KG
主軸：MAX60000RPM
切割精度：±0.02毫米
重復精度：±0.01毫米
操作接口：PC WINDOW平臺
集塵器：3HP
應用行業:
全自動分板機全系標配視覺對位校正功能，更加適合高精密及高產能的PCB切割分板作業。如手機，汽車電子，醫療器械，航天航空。加寬加大型尺寸適用數字電視，PC主板，服務器等大型電路板之分板加工?？蛇x用標準治具或?qū)Ｓ弥尉咦龇职迩懈钪o助提高產能。利用雙工作平臺放置工件，減少等待時間，增加產能。
